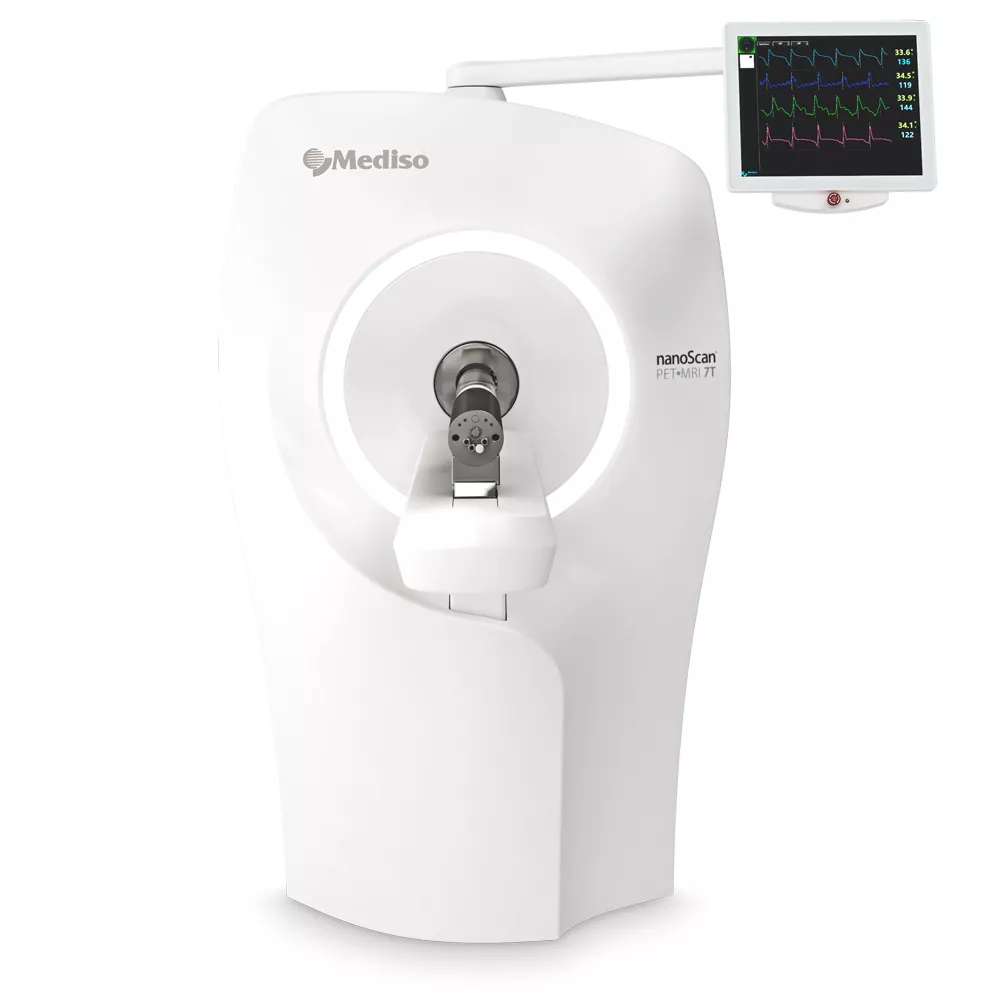

nanoScan PET/MRI 3T and 7T
特点与优势 ﹀
应用程序 ﹀
图片 ﹀
技术规格 ﹀
下载资料 ﹀
特点与优势

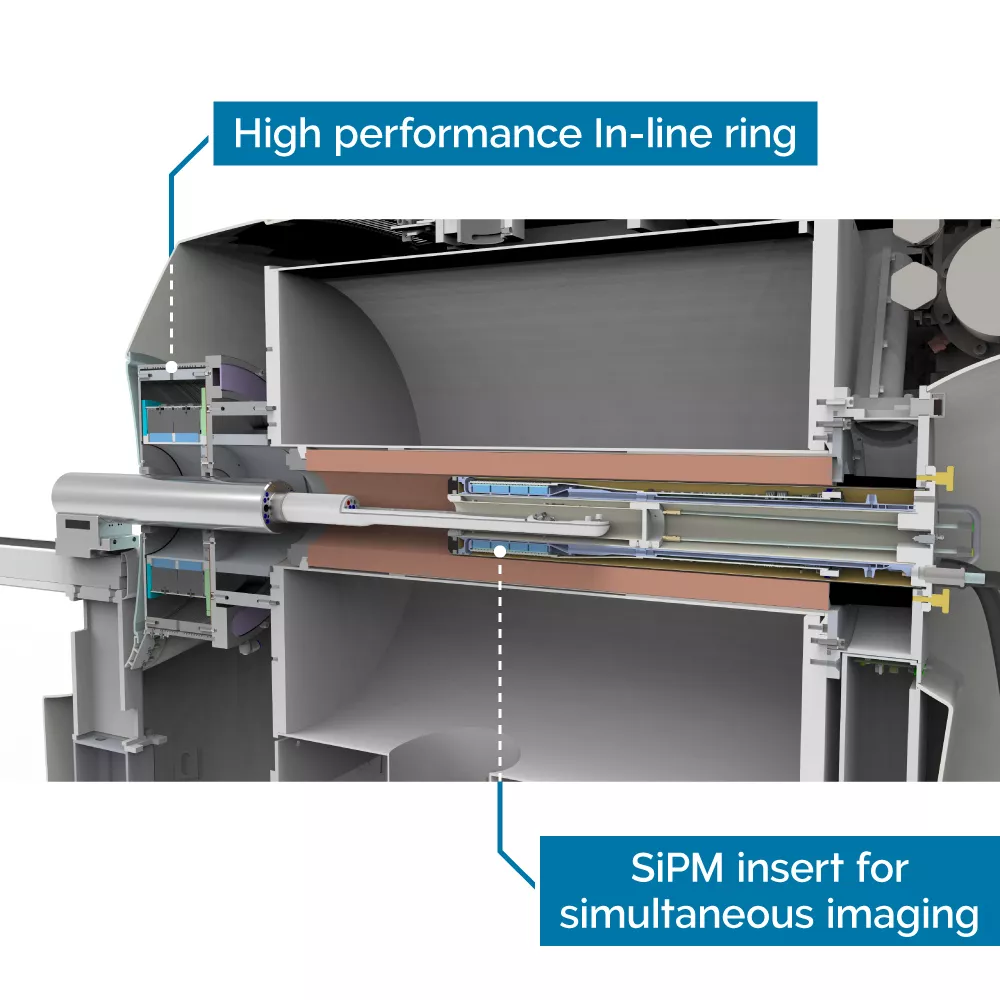

双PET配置


同时进行还是顺序进行？双PET配置可为所有PET/MRI研究提供最佳性能。

〉正面的全尺寸 PET 环保证了无限的定量成像，无论放射性物质的量、采集时间或动物的大小如何。

〉基于 SiPM 的 PET 插件可确保同时进行 PET/MRI 研究，而不会相互干扰 PET 和 MRI 读出。

在线PET：最高分辨率、大直径PET子系统，具有最宽的动态范围


〉高性能、市场领先的PET，与nanoScan PET/CT中使用的PET完全相同

〉采用大直径环状结构和统计深度相互作用 (DOI) 补偿技术，结合最精细的氧硅酸镥 (LYSO) 晶体针，可在整个视场范围内提供最高分辨率和均匀的图像质量。

〉孔径大小和横向视野范围使得PET和MRI能够扫描体型较大的大鼠或多只小鼠。
〉市面上最佳的最低可检测活性：60 Bq (1.6 nCi)
〉专为纵向研究（例如长期细胞追踪）而优化

〉完全定量，浓度达到 60 MBq (1.6 mCi) 及以上

〉最适合对半衰期较短的同位素（如C-11、N-13、O-15等）进行成像
PET插件可提供同步多参数成像

由于高度集成，nanoScan PET 插件在提供毫不妥协的图像质量的同时，还能以独特的方式进行混合成像，同时从功能、代谢和生理过程中获取信息。

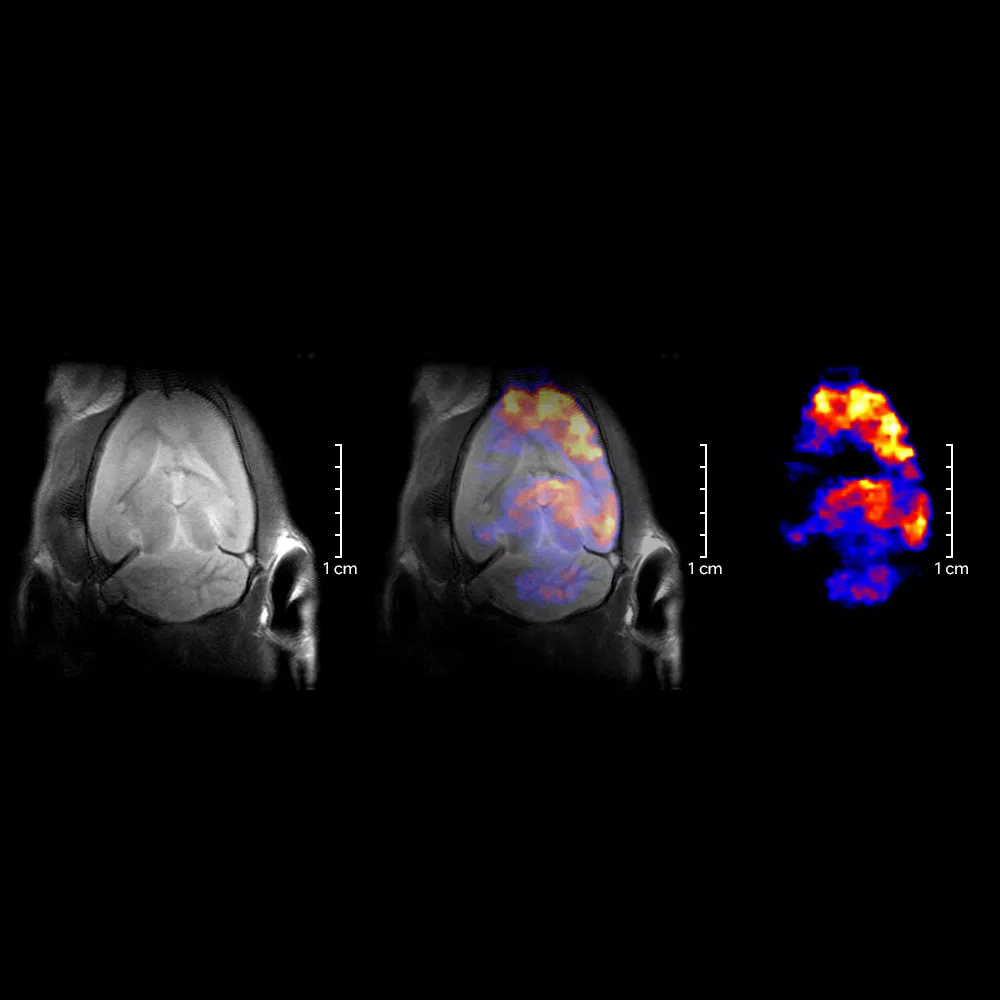

〉对小鼠或大鼠脑部进行全身PET/MRI同步成像
〉由于采用了最精细的LYSO晶体针和统计深度相互作用补偿技术，因此可在整个视野范围内提供高分辨率且均匀的图像质量。

〉可拆卸，方便对核磁共振成像仪的整个孔径进行操作，同时也可进行台式测量。

〉可作为现有 PET/MRI 3T、7T 和 MRI 3T、7T 设备的升级方案，也可作为独立系统使用。

PET和MRI的完美融合



完整的PET/MRI工作流程

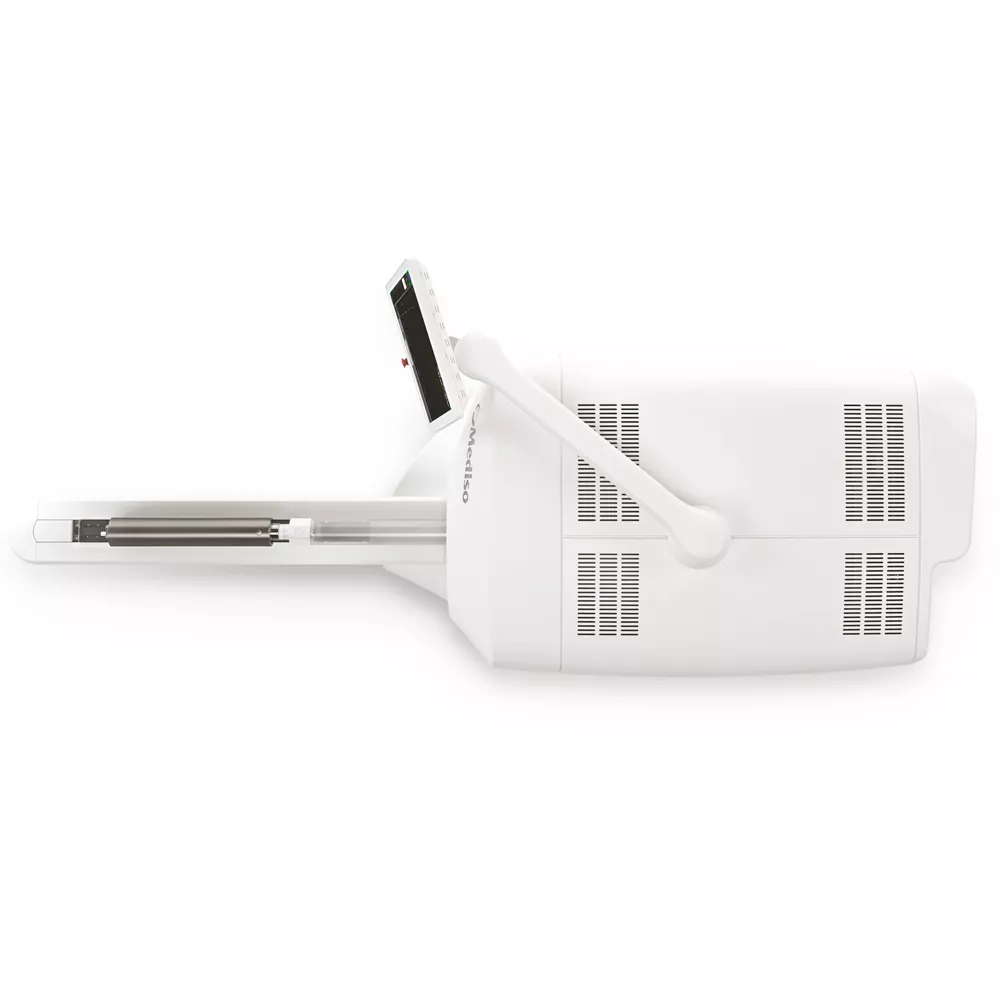

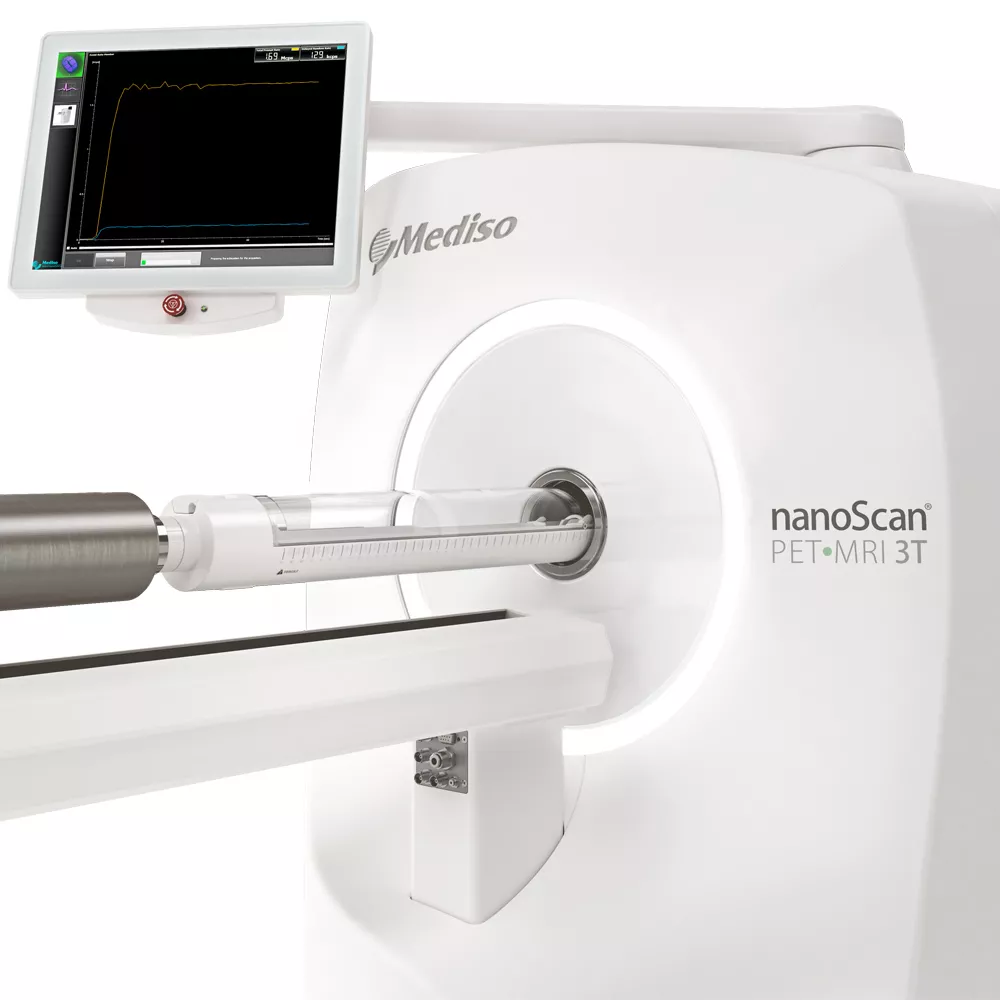

〉创新的龙门架设计实现了动物的完美定位，从而获得精确配准的图像。
〉利用可旋转触摸屏，可以直接在扫描仪开口处启动动态PET或MRI测量。该触摸屏还可用于轻松调节和匹配发射/接收容积线圈。
〉美迪索开发的软件套件涵盖了从图像采集、衰减校正和重建到图像融合和分析的完整工作流程，无需任何第三方软件。

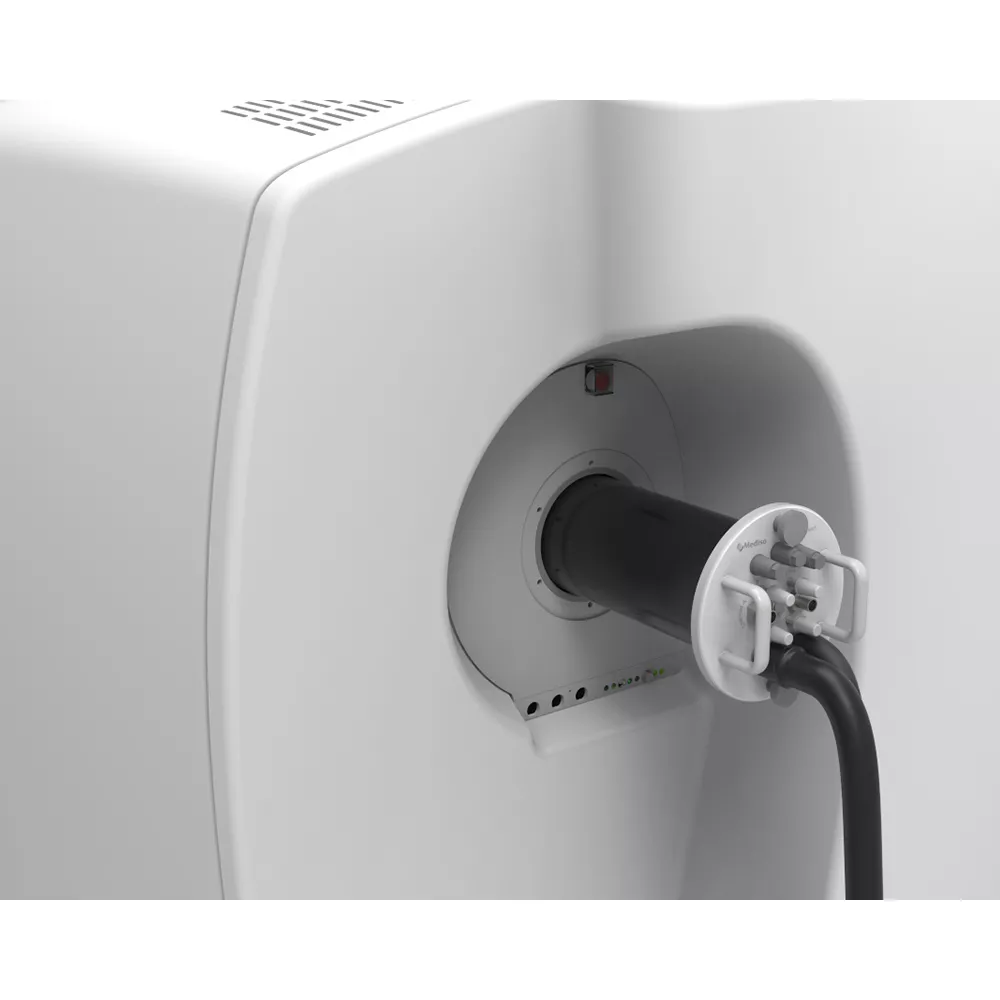

超低衰减脑成像线圈
〉我们精心设计了脑部阵列线圈，以在 511KeV 能量下实现尽可能低的衰减。
〉使用 2 通道相控阵线圈，可以在脑部区域实现极佳的对比度，且不会影响 PET 性能。

坚固耐用的无液氦磁体

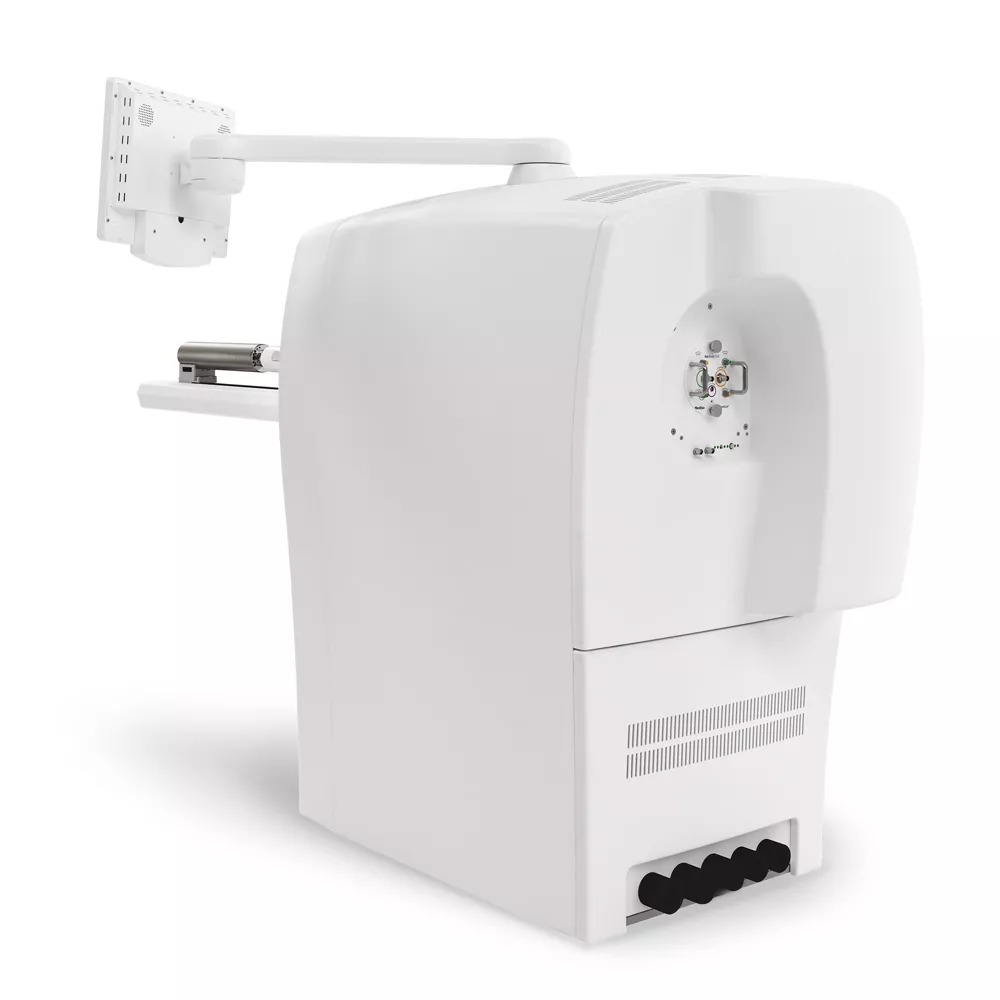

nanoScan MRI 系统的核心是迄今为止专为临床前应用而设计的最坚固耐用的无液氦超导磁体。它独具特色地配备了后置式低温冷却器，可减少传导振动并简化维护。

〉该磁体采用传导冷却达到超导温度，因此该磁体100%不含低温液，无需淬火管或任何低温液填充。
〉由于磁体具有自屏蔽功能，因此无需法拉第笼。凭借其独特的设计，扫描仪在运行过程中能够实现严密密封，从而确保超低噪声环境。
〉其底座为铌钛螺线管，带有多个相应的线圈，以最大限度地提高均匀性和屏蔽性，从而达到最先进的均匀性（50 毫米 DSV 处 ±0.1 ppm），并且在低温恒温器外部的边缘场可以忽略不计。

〉由于磁铁重量很轻（<250公斤），占地面积小且外形时尚，因此很容易从装卸码头运输并放置在相对较小的空间内。
应用程序
3T磁共振扩散张量成像
大鼠脑组织在3T磁场下进行单次DTI EPI成像 〉动物模型：Wistar大鼠 〉顺序： 单次扫描DTI EPI成像的矩阵尺寸为96×96； 扩散方向的数量为120个；层厚为1毫米。 〉线圈： 用于数据传输的72毫米规格发射/接收用音圈。 用于信号接收的30毫米柔性表面线圈

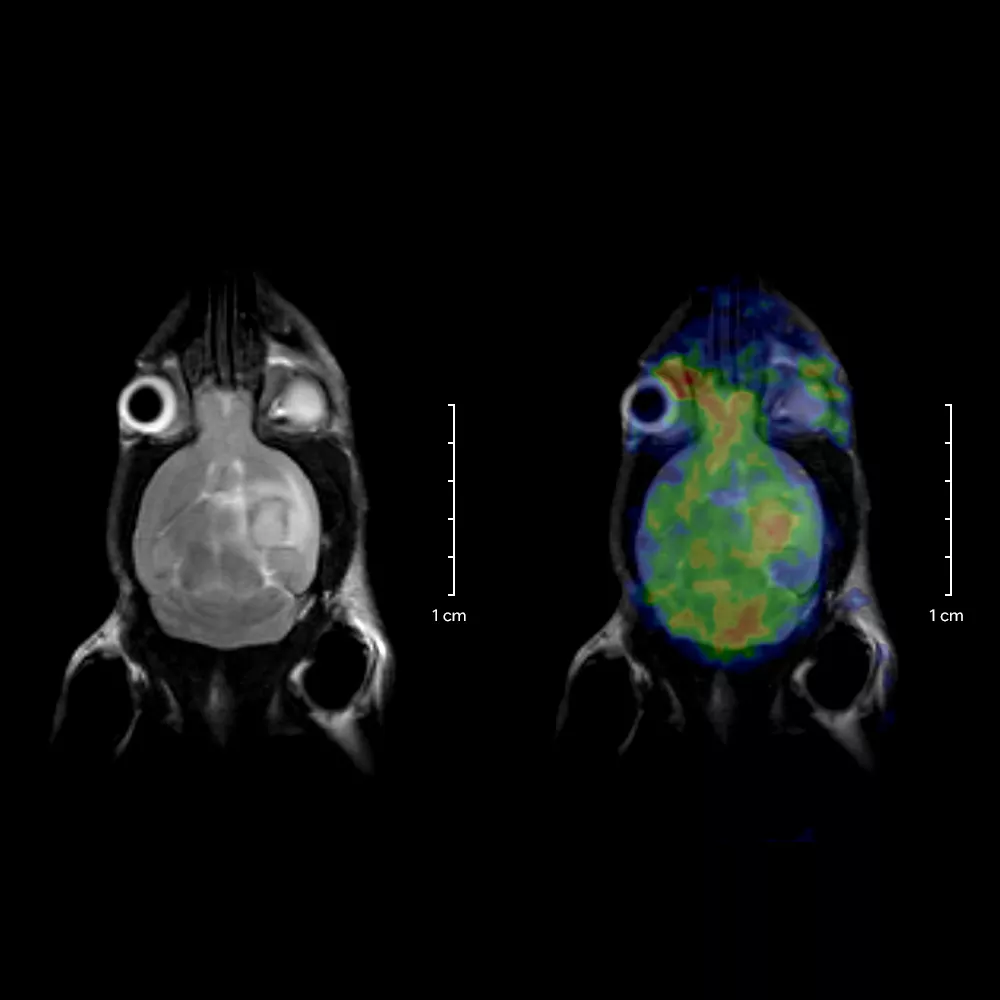

18F -FDG 胶质瘤在小鼠脑中的成像
由于磁共振成像（MRI）能够清晰显示软组织内的结构，因此目前它是胶质瘤成像的金标准。结合正电子发射断层扫描（PET）的分子特异性，nanoScan PET/MRI系统是开发新型胶质瘤治疗和诊断策略的理想工具。 〉动物模型：C56BL/6小鼠（28克） 〉示踪剂：3.2 MBq (86 µCi)18F-FDG 〉获得： T2W FSE 2D，FOV：32mm×32mm，TH：1mm， MRI采集时间：约5分钟， PET采集：动态 〉线圈：用于小鼠脑的正交发射/接收容积线圈
使用PET/MRI 3T设备进行的多动物成像技术
对3只携带肿瘤的小鼠同时进行扫描 〉动物模型：BALB/c小鼠 〉放射性示踪剂： 18F-FDG，剂量分别为4.87 MBq（131.6 μCi）、4.75 MBq（128.3 μCi）和5.91 MBq（159.7 μCi） 〉扫描参数： 采用GRE 3D多视野MRI技术进行扫描；采集时间为18分钟，NEX值为4，TR为10毫秒，TE为3.1毫秒，TH为0.8毫米；PET数据采用静态采集方式。 〉射频线圈：72毫米正交型发射/接收线圈。
脂肪-水成像
基于多回波梯度回波序列的脂肪与水分分离技术 〉动物模型：Wistar大鼠 〉序列 多回波梯度回波成像： 矩阵尺寸：256×256； 视野范围：70毫米×50毫米；层厚：1毫米； NEX值：2；采集时间：10分钟。 〉线圈：72毫米的发射/接收用音圈
3T高分辨率TOF MRA技术
使用美迪索42毫米大鼠脑部专用射频线圈，无需使用任何造影剂即可获得质量极高的ToF MRA图像。即使在3T的磁场强度下，大脑前动脉、大脑中动脉以及Willis环等结构也能清晰地显示出来。 〉动物模型：Wistar大鼠 〉扫描参数： 2D ToF MRA； 平面分辨率：107微米； 层厚：100微米； 视野范围：32毫米×30毫米×28毫米； 重复时间：70毫秒；回波时间：5.7毫秒。 〉线圈： 42毫米正交型大鼠脑部专用射频线圈，以及专门用于脑部成像的专用成像装置。
出版物

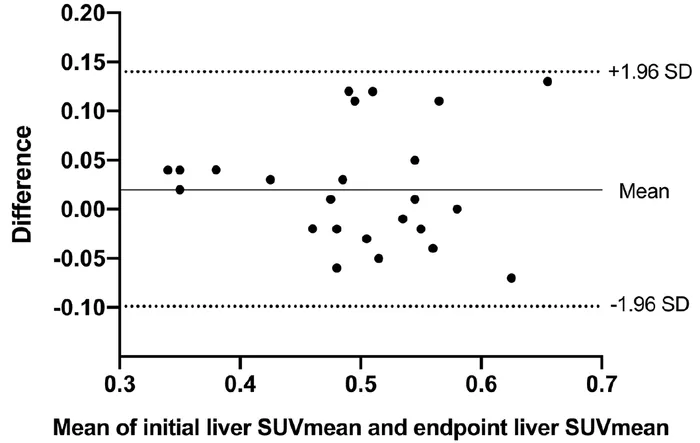

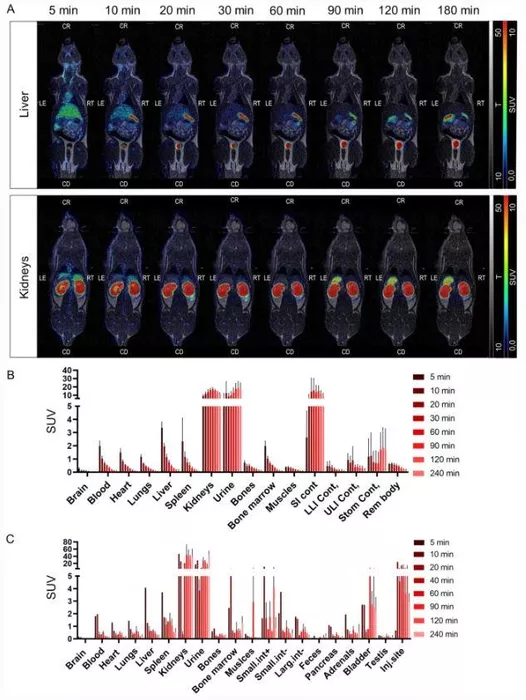

利用[18F]TZ-Z09591这种针对血小板衍生生长因子受体β的Affibody分子，对肝脏中的纤维化过程进行成像研究。

2022-01-11
纤维化是一个动态过程，其特点是细胞外基质持续积累，这可能导致受影响器官的功能障碍甚至衰竭。
PET/MRI 3T和7T出版物

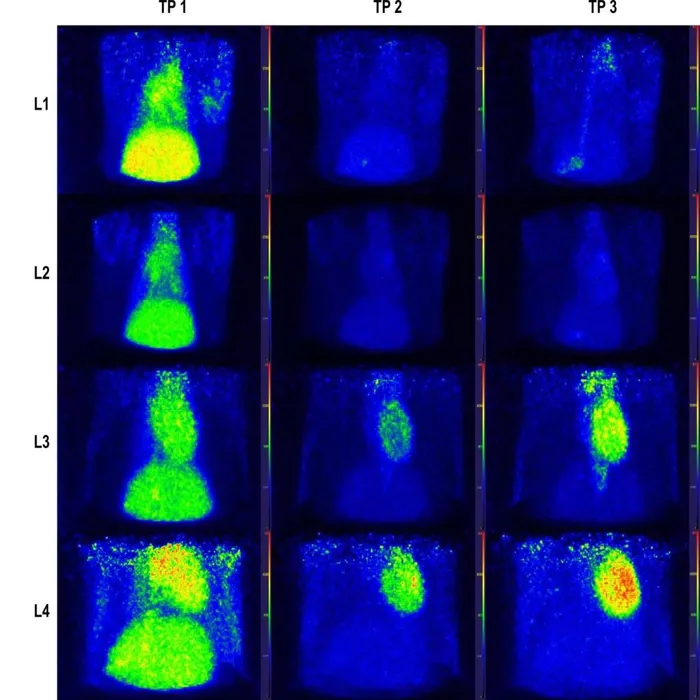

心肾综合征临床前大鼠模型的18F-FDG PET/MRI成像——一项探索性研究

2021-10-05
总结心肾综合征（CRS）是一种复杂的临床病症，其中慢性肾脏病（CKD）和心力衰竭（HF）通过系统间相互作用共存并发展，一个器官的衰竭会加速另一个器官的结构性损伤和衰竭进程。
PET/MRI 3T和7T出版物

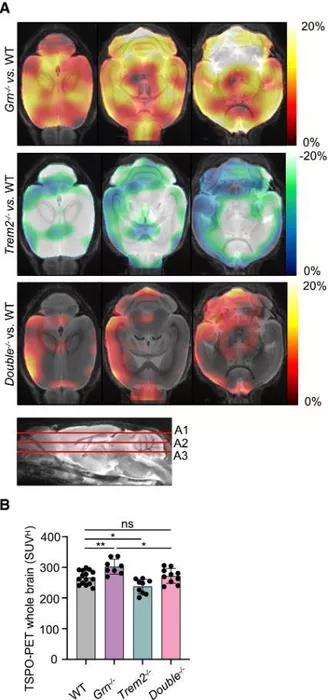

在颗粒蛋白前体缺乏的模型中，TREM2的缺失可缓解小胶质细胞的过度激活，但不能缓解溶酶体缺陷和神经毒性

2021-05-27
总结神经退行性疾病目前尚无法治愈，迫切需要新颖的治疗策略。除了疾病特征性蛋白沉积外，几乎所有神经退行性疾病都观察到小胶质细胞增生。
MRI 3T/7T出版物

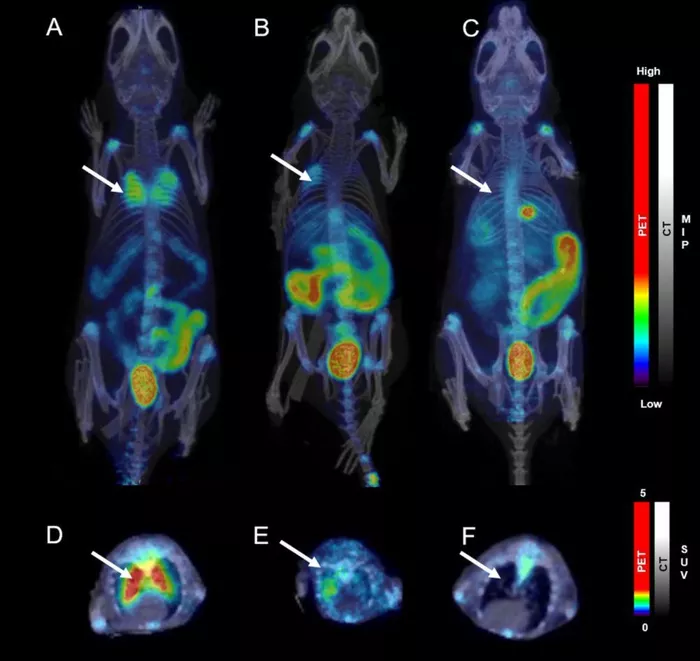

[11C]GW457427作为中性粒细胞弹性蛋白酶示踪剂的临床前评估

2021-03-09
总结炎症反应作为主要或次要现象，参与了大多数人类疾病。炎症的病理表现涉及组织反应的许多不同方面，如蛋白水解酶、促纤维蛋白原细胞因子、血管生成因子、生长因子的慢性上调以及自身免疫反应。
PET/MRI 3T和7T出版物

microPET/MR平台下五种鼻咽癌动物模型的纵向评估

2021-10-05
总结鼻咽癌（NPC）是东亚和东南亚人群中最常见的恶性肿瘤之一。为了使新型抗癌药物能够从发现阶段快速过渡到临床试验评估阶段，microPET/MR在小动物成像中的潜力对于这些药物的早期体内测试和开展联合临床试验具有重要意义。
MRI 3T/7T出版物

一种用于肾上腺皮质疾病成像的新型示踪剂的特性研究

2021-05-27
总结11C-MTO被开发为一种用于肾上腺皮质肿瘤的正电子发射断层扫描（PET）放射性示踪剂，并也被建议用于原发性醛固酮增多症（PA）的成像。
MRI 3T/7T出版物

在原位肝癌小鼠模型中开发用于经门静脉化疗栓塞的负载水凝胶

2021-03-09
摘要经动脉化疗栓塞是中期肝细胞癌（HCC）的标准治疗方法。本研究评估了半互穿网络（IPN）水凝胶作为新型栓塞材料在体内经门静脉化疗栓塞（TPVE）中的抗肿瘤效果。
PET/MRI 3T和7T出版物

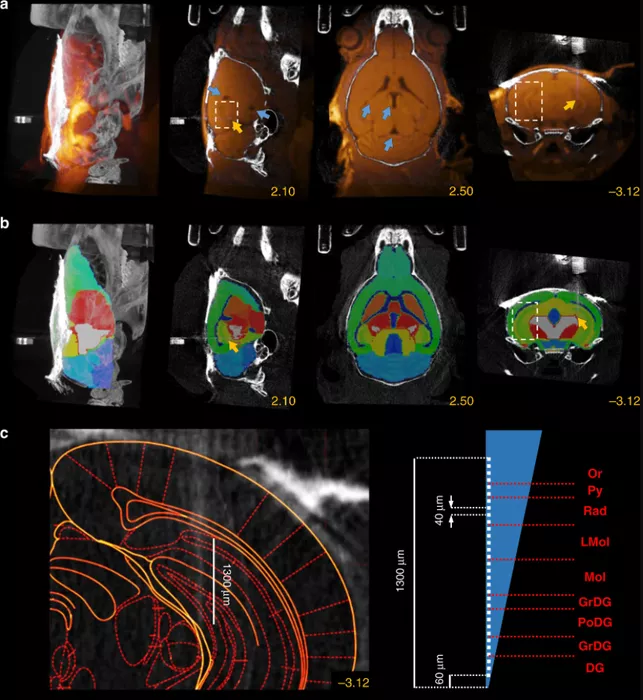

小鼠体内长期植入电极和光纤的定位

2020-09-20
总结现代实验神经科学最常见的方法之一是在活体实验动物中记录或影响小脑区域或特定皮层区域的活动。例如，电生理学以高时间分辨率在单细胞水平上直接读取神经元放电情况。
MRI 3T/7T出版物

通过[68Ga]Ga-DO3A-VSCys40-Exendin-4/PET可检测到Men1小鼠增殖胰岛中GLP-1R的表达增加

2018-01-15
摘要多发性内分泌腺瘤病1型（MEN1）是一种由MEN1肿瘤抑制基因杂合突变引起的内分泌肿瘤综合征。
MRI 3T/7T出版物
所有出版物
技术规格
  • 在线PET
  • PET嵌件
  • 3T MRI
  • 7T MRI
磁铁

无制冷剂超导


电磁场强
3T
孔径

17 cm


制冷机

后置脉冲管
同质性

±0.1 ppm@50mm DSV


失超保护

是的，使用SmartMagnet™
梯度线圈内径

101 mm


梯度强度

高达1000 mT/m

可斜坡的

是


需要法拉第笼吗？

不，这个系统是自我屏蔽的

需要急冷管吗？

不，该系统100%无制冷剂
